MCscope Mikroskopları
Türkiye'de İleri Düzey Muayene Çözümleri
MCscope; endüstriyel muayene ve araştırma uygulamalarına yönelik dijital mikroskoplar, stereo mikroskoplar, metalurji mikroskopları ve hassas ölçüm mikroskopları alanında uzmanlaşmış profesyonel bir mikroskop markasıdır.
Optofil, MCscope’un Türkiye’deki yerel partneri olarak; güvenilir mikroskopi çözümleri arayan araştırmacı ve üreticilere doğru ürün seçimi, uygulama desteği ve yerel teknik servis hizmeti sunmaktadır.
Dijital Muayene | 3D Gözlem | Hassas Ölçüm | Endüstriyel Mikroskopi
Neden MCscope Mikroskopları?
İleri Görüntüleme Teknolojisi
Yüksek çözünürlüklü dijital görüntüleme, 4K kameralar, otomatik odaklama (autofocus), EDF (Genişletilmiş Odak Derinliği) ve detaylı analizler için gelişmiş optik sistemler.
Endüstriyel Uygulamalar
Elektronik, PCB muayenesi, yarı iletken kontrolü, hassas talaşlı imalat ve malzeme analizleri için özel çözümler.
Esnek ve Modüler Yapı
Farklı kamera sensörleri, objektifler, aydınlatma modülleri, mekanik ayaklar ve tablalar özel uygulama ihtiyaçlarınıza göre bir araya getirilebilir.
Yerel & Global Teknik Destek
Uygulama odaklı ürün seçimi ve kapsamlı teknik servis desteği, MCscope mühendislik ekibinin güvencesiyle Optofil tarafından yerel olarak sağlanmaktadır.
MCscope Ürün Çözümleri

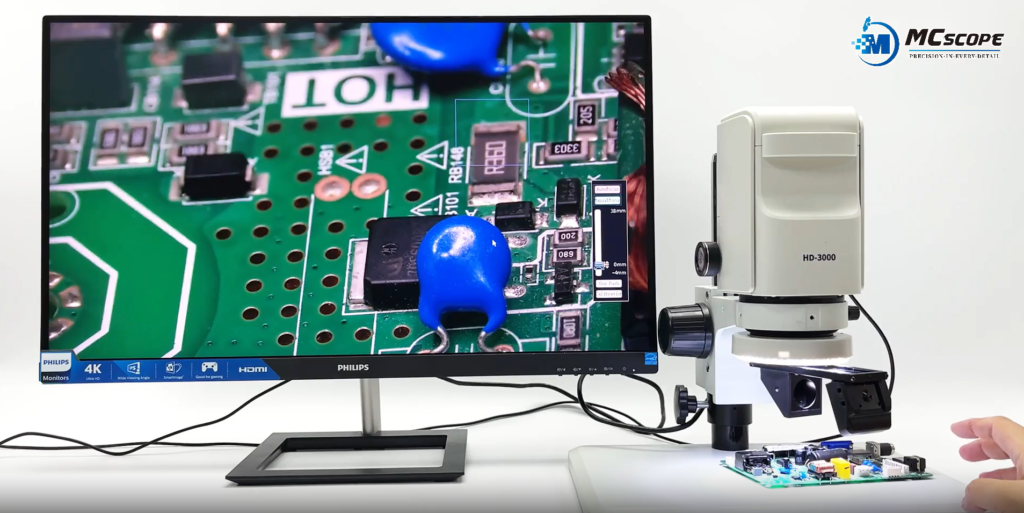

MCscope dijital mikroskopları; PCB kontrolü, elektronik üretimi, bileşen muayenesi ve endüstriyel kalite kontrol süreçleri için yüksek çözünürlüklü görüntülemeyi esnek optik sistemlerle birleştirir.
İşletim Sistemi: Linux 3.10
Çekirdek Mimarisi: Çift çekirdekli Cortex-A9, 1 GHz ana frekans
Optik Sensör Boyutu: 1/2 inç
Çözünürlük: 1920×1080P @ 60 FPS
Optik Büyütme: 0.7–5.0X sürekli zoom
Elektronik Büyütme: 7–230X ayarlanabilir
Odaklama Braketi: 50 mm hareket/yükseklik aralığı
Aydınlatma Yöntemi: Dahili yüksek kaliteli LED ışık kaynağı
Veri Kaydetme: Ölçüm görüntüsü kaydetme ve Excel veri aktarımını destekler
Ölçüm Yöntemi: Akıllı veya manuel nokta seçimi özellikli fare (mouse) kontrolü
Çıkış Arayüzü: HDMI arayüzü (harici HD ekran bağlantısı için)
Görüntü Ayarları: Pozlama, beyaz dengesi, RGB ayarı, kenar geliştirme, HDR geniş dinamik aralık
Temel Özellikler: Kalibrasyon gerektirmeyen ölçüm, otomatik kenar bulma, harita istifleme (map stacking), kılcal artı çizgileri (crosshair), parlama önleme/bastırma
Optik Sensör Boyutu: 1/1.8 inç
Çözünürlük: 3840 × 2160P @ 60 FPS
Çıkış Portu: HDMI + Gigabit ağ (Ethernet) portu
Harici Cihazlar: Monitör + Bilgisayar
Optik Büyütme: 0.6–5.0X sürekli zoom
Elektronik Büyütme: 20–230X
Üst Işık Kaynağı: 267 adet LED, 6000K–7000K
Yan Işık Kaynağı: 31 adet LED, 4000K–5000K
Kamera Özellikleri: Otomatik kenar algılama, ikincil geliştirme (SDK/API desteği), ölçüm, ekran görüntüsü alma, önizleme, USB bellek (U-disk) depolama
Optik Büyütme: 0.7X–4.5X ayarlanabilir sürekli zoom
Elektronik Büyütme: 160X–1058X sürekli büyütme
Çözünürlük: 3840 × 2160P @ 60 FPS (4K UHD)
Kamera Çözünürlüğü: 8 Megapiksel
Kamera Çıkış Arayüzü: HDMI + USB yüksek hızlı çıkış
Harici Cihazlar: Yüksek çözünürlüklü HDMI ekran + Bilgisayar
Yardımcı Objektif Lensi: 5X metalurji objektifi
Kaba ve Hassas Odaklama: 0.002 mm hassas ayar adımı, 50 mm odaklama mesafesi
Hareketli Tabla: XY eksenli çift katmanlı mekanik tabla 187 mm × 160 mm; hareket aralığı 60 mm × 55 mm
| Parametre | Özellik |
|---|---|
| Model | MC-HX100 |

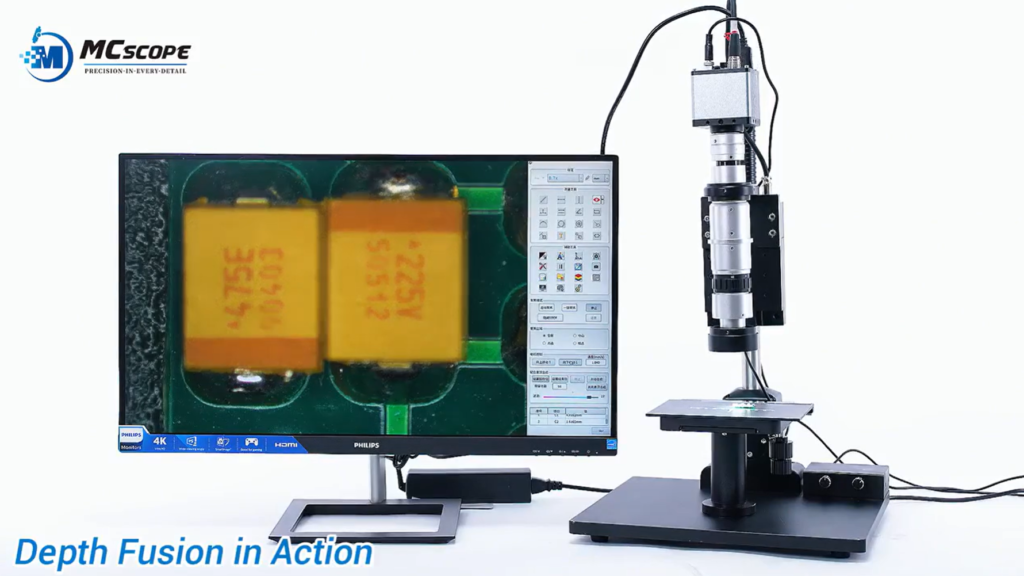

| Mikroskop Tipi | Odak İstiflemeli Ölçüm Mikroskobu |
| Optik Büyütme | 0.7X – 4.5X |
| Toplam Büyütme | 40X – 245X |
| Odaklama Yöntemi | Motorize / Manuel |
| Görüntüleme Mimarisi | FPGA + ARM |
| İşletim Sistemi | Linux 3.10 |
| İşlemci | Çift çekirdekli Cortex-A9 |
| Ana Frekans | 1 GHz |
| Optik Sensör Boyutu | 1/1.2″ |
| Çözünürlük | 1920 × 1080 @ 30 FPS |
| Piksel Boyutu | 5.8 × 5.8 μm |
| Çıkış Arayüzü | HDMI + Gigabit Ethernet |
| Genişletilmiş Odak Derinliği (EDF) | Destekleniyor (Yüksek Hızlı EDF Algoritması) |
| Ölçüm Fonksiyonları | Fotoğraf Çekimi, Ölçüm |
| Görüntü İşleme Fonksiyonları | Parlama Bastırma, Görüntü Aynalama, Izgara Bindirme |
| Platform Eğim Aralığı | ±90° |
| Tabla Hareketi (X / Y) | 100 mm × 100 mm |
| Z Ekseni Motorize Hareketi | 50 mm |
| Maksimum Numune Yüksekliği | 220 mm |
| Tipik Uygulamalar | 2D Ölçüm, Düzensiz Yüzey Muayenesi, Odak İstiflemeli Görüntüleme |
| Parametre | Özellik |
|---|---|

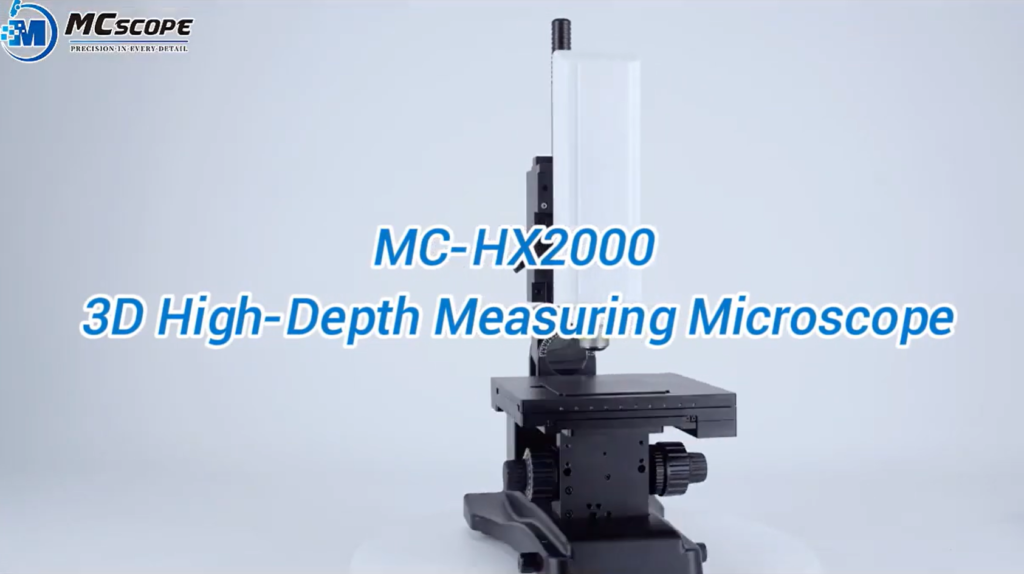

| Model | MC-HX2000 |
| Mikroskop Tipi | 3D Yüksek Derinlikli Ölçüm Mikroskobu |
| Zoom Tipi | Motorize Değişken Büyütme |
| Optik Zoom Oranı | 1:6.5 |
| Elektronik Büyütme | 270X – 1700X |
| Objektif Lensi | Standart 10X (Opsiyonel: 5X / 20X / 50X) |
| Uzamsal Çözünürlük | 2.0 × 2.0 μm |
| Görüntü Sensör Boyutu | 1/1.8″ |
| Çıkış Arayüzü | HDMI + Gigabit Ethernet |
| Lens Eğim Açısı | -90° ila +90° |
| Tabla Hareketi (X / Y) | 100 mm × 100 mm |
| Z Ekseni Motorize Hareketi | 50 mm |
| Maksimum Numune Yüksekliği | 220 mm |
| Aydınlatma Sistemi | Aydınlık Alan & Karanlık Alan Kombine |
| 2D Ölçüm Fonksiyonları | Nokta, Çizgi, Alan |
| 3D Profil Ölçümü | Derinlik & Düzensiz Kanal Yüksekliği |
| Genişletilmiş Odak Derinliği (EDF) | Destekleniyor |
| Görüntü Birleştirme (Stitching) | Destekleniyor |
| 3D Yüzey Modelleme | Destekleniyor |
| Ölçüm Veri Yönetimi | Şablon İçe Aktarma & Rapor Depolama |
| Kamera Fonksiyonları | Görüntü Yakalama, Yüksek Hassasiyetli Ölçüm, Görüntü Birleştirme |
| Tipik Uygulamalar | 2D/3D Ölçüm, Yükseklik Analizi, 3D Yüzey Profilleme |
| Parametre | Özellik |
|---|---|

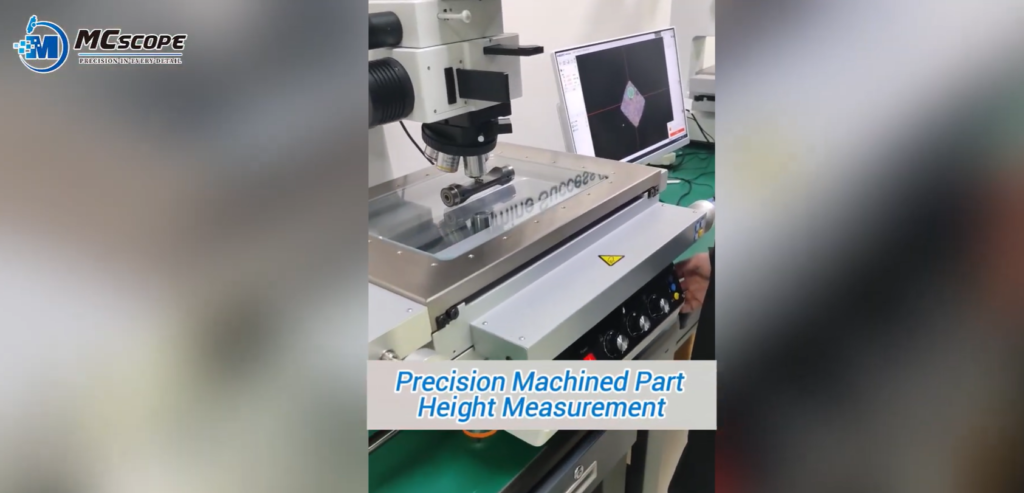

| Ölçüm Tipi | Temassız Optik Ölçüm |
| Ölçüm Eksenleri | XYZ Hassas Ölçüm |
| Odaklama Sistemi | Motorize Z Ekseni Odaklama |
| Odaklama Çözünürlüğü | 0.1 μm |
| Ölçüm Tekrarlanabilirliği | ±1 μm |
| Ölçüm Doğruluğu | (3 + 0.02L) μm |
| Maksimum Numune Yüksekliği | 200 mm |
| Tabla Ölçüm Aralığı | 200 mm × 150 mm |
| Standart Metal Tabla Boyutu | 400 mm × 280 mm |
| Objektif Lensleri | Sonsuza Düzeltmeli (Infinity) Uzun Çalışma Mesafeli Yarı Apokromatik Objektifler: 5X / 10X / 20X / 50X |
| Kamera Çözünürlüğü | 12 Megapiksel |
| Görüntü Çözünürlüğü | 4000 × 3000 |
| Gözlem Modları | Aydınlık Alan, Karanlık Alan, Polarize Işık, Opsiyonel DIC |
| Aydınlatma Sistemi | Telesentrik Geçirgen Aydınlatma & Yansımalı Aydınlık/Karanlık Alan Aydınlatması |
| Ölçüm Yazılımı | Nokta, Çizgi, Çember ve Standart Geometrik Ölçüm Destekli OMT-1.5D |
| Opsiyonel Konfigürasyon | Aydınlık Alan, Karanlık Alan, Polarize Işık ve DIC gözlem modlarını içeren özelleştirilmiş aydınlatma seçenekleri |
| Özel Tabla Seçenekleri | Daha geniş metal tabla boyutları mevcuttur: 500 mm × 350 mm, 500 mm × 450 mm ve 600 mm × 450 mm |
Örnek Uygulama Alanları
MCscope sistemlerinin farklı endüstriler genelinde sağladığı özelleştirilmiş muayene, görüntüleme ve metroloji çözümlerini inceleyin.
PCB denetimi, lehim bağlantı doğrulaması, yüzey montajlı (SMD) bileşen muayenesi ve yeniden işleme (rework) prosedürleri.
Wafer muayenesi, mikroçip paketleme kontrolü, tel bağlama (wire-bonding) denetimi ve mikroelektronik arıza analizi.
Hassas işlenmiş parçalarda yüzey kusur tespiti, çapak kontrolü, kesici takım aşınma analizi ve montaj doğrulama.

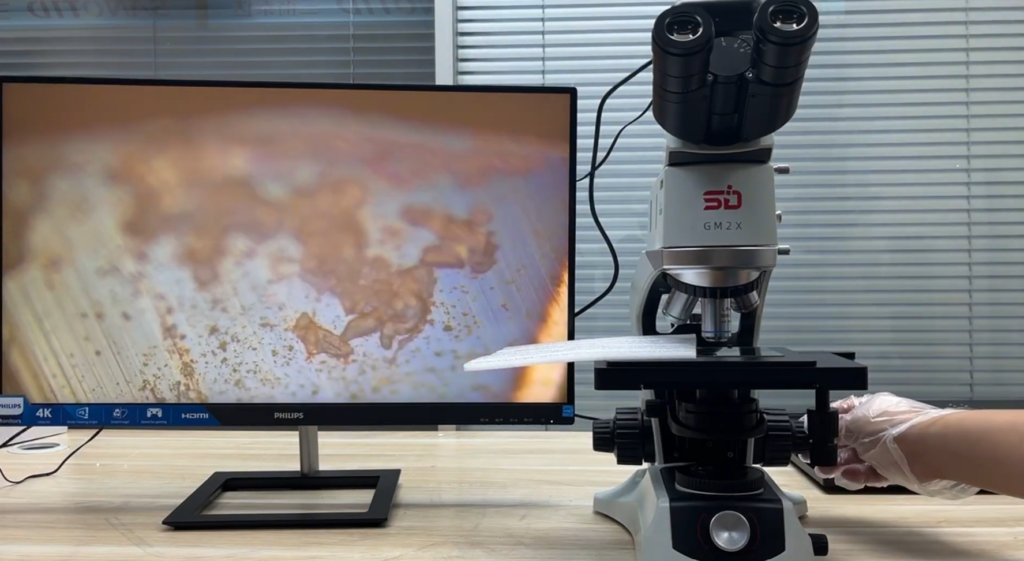

Metal ve alaşımların mikroyapı analizi, tane boyutu tespiti, kaplama kalınlığı incelemesi ve kırılma/hasar analizi.
Kritik toleranslı bileşenler için temassız 2D ve 3D boyutsal ölçüm, derinlik/yükseklik profilleme ve metroloji doğrulaması.
Sensörler, elektronik modüller, hassas bağlantı elemanları ve kritik mekanik bileşenlerin kalite güvencesi ve güvenilirlik testleri.
Esnek Mikroskop Yapılandırmaları
Farklı denetim uygulamaları, farklı optik ve mekanik konfigürasyonlara ihtiyaç duyar. MCscope sistemleri; çalışma süreçlerinizin gereksinimlerini eksiksiz karşılamak amacıyla zengin lens, kamera, aydınlatma, stand ve hareketli tabla alternatifleriyle modüler biçimde yapılandırılabilir.
Farklı Kamera Seçenekleri
4K UHD Çözünürlük | Yüksek Hızlı Otomatik Odaklama | Parlama Önleyici Görüntüleme | Entegre Ölçüm Sensörleri
Farklı Stand Çeşitleri
Ağır Hizmet Tipi Sabit Tabanlar | Eklemli Bom Kolları | Raylı Kızaklı Standlar | Özel Endüstriyel Bağlantı Aparatları
Farklı Optik Çözümleri

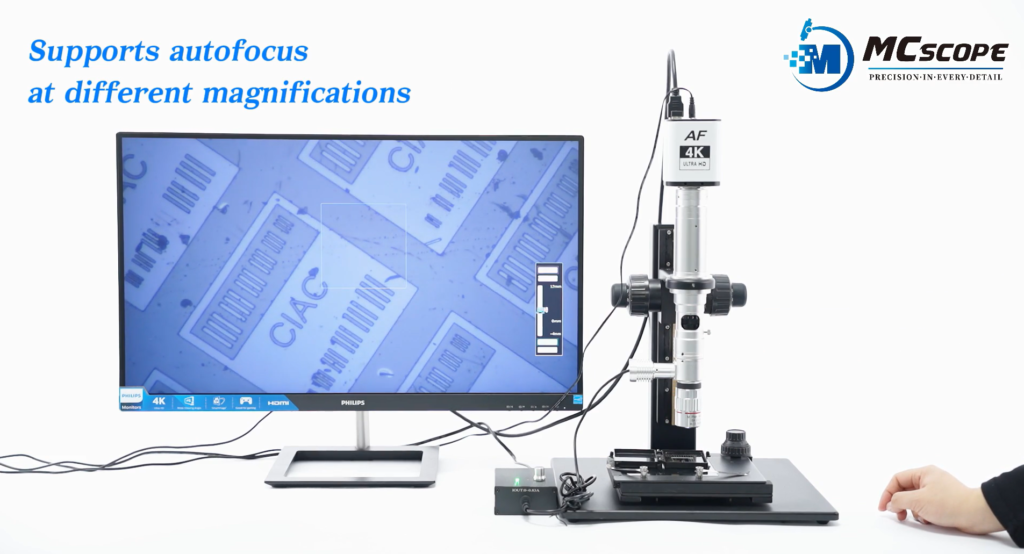

Optik Zoom Lensleri | Yüksek Büyütmeli Koaksiyel Optikler | Uzun Çalışma Mesafeli (LWD) Lensler
Farklı Tabla Seçenekleri
Standart Hassas Tablalar | Manuel XY Hareketli Tablalar | Yüksek Hassasiyetli XYZ Tablaları | Motorize Dijital Tablalar
Özel bir optik veya mekanik konfigürasyona mı ihtiyacınız var?
Muayene gereksinimlerinize en uygun mikroskop sistemini yapılandırmak için mühendislik ekibimizle iletişime geçin.
Türkiye’de MCscope Ürünleri & Yerel Teknik Destek
Optofil, Türkiye’deki araştırma kurumları ve endüstriyel müşteriler için MCscope optik ve dijital muayene sistemlerine doğrudan yerel erişim sağlar. Mühendislik ekibimiz; MCscope’un doğrudan mühendislik desteğiyle desteklenen kapsamlı ürün seçimi, uygulama gereksinimleri ve teknik iletişim süreçlerinde sizlere yardımcı olur.
- Yerel Ürün Danışmanlığı
- Uygulama Odaklı Ürün Seçimi
- Teknik Destek
- Ürün Demosu & Test İmkanı
- Fiyat Teklifi & Sipariş Desteği
Doğru Mikroskobu Seçmek İçin Yardıma mı İhtiyacınız Var?
Mikroskop seçimi; numune malzemesi, gereken büyütme oranı, çalışma mesafesi, görüş alanı (FOV) ve ölçüm toleransları gibi temel değişkenlere bağlıdır. Muayene iş akışınızı bize iletin; optik uzmanlarımız ihtiyaçlarınıza en uygun MCscope sistemini yapılandırsın.
Özel bir optik veya mekanik konfigürasyona mı ihtiyacınız var?
Muayene gereksinimlerinize en uygun mikroskop sistemini yapılandırmak için mühendislik ekibimizle iletişime geçin.
MCscope Hakkında
MCscope; dijital mikroskoplar, stereo mikroskoplar, metalurjik muayene sistemleri, ölçüm mikroskopları ve endüstriyel optik muayene çözümleri alanında uzmanlaşmış profesyonel bir mikroskop markasıdır. Yüksek güvenilirlik gerektiren ortamlar için tasarlanan MCscope sistemleri; dünya çapında elektronik üretimi, PCB montajı, yarı iletken üretimi, hassas mühendislik ve malzeme bilimi araştırmalarında yaygın olarak kullanılmaktadır.
Türkiye’de Endüstriyel Mikroskop mu Arıyorsunuz?
Özel muayene veya araştırma uygulamanızı görüşmek, demo talebinde bulunmak ve tesisiniz için en uygun MCscope konfigürasyonunu belirlemek için bizimle iletişime geçin.
